Les écrans LED transparents gagnent en popularité dans le secteur de la publicité en raison de leur apparence unique et accrocheuse. Cependant, comme tout autre appareil électronique, ils sont sujets aux dommages et nécessitent un entretien de temps en temps. Dans cet article, nous verrons comment réparer un écran LED transparent. Ce guide est destiné aux experts techniques expérimentés dans le travail avec l'électronique.
Conditions préalables
Avoir les compétences nécessaires pour dépanner et réparer ces écrans est essentiel pour maintenir des performances optimales et prolonger leur durée de vie.
Ce guide couvre les outils, techniques et précautions essentiels nécessaires pour diagnostiquer et résoudre divers problèmes lors de la réparation d'un écran LED transparent. Il est conçu pour les experts techniques cherchant à améliorer leurs connaissances et leurs compétences en matière de réparation d'écrans LED transparents.
Si vous n'avez pas d'expérience dans la réparation d'écrans LED transparents, il est recommandé de contacter le fabricant ou un technicien certifié pour obtenir de l'aide.
Outils essentiels pour réparer un écran LED transparent
Avant de commencer le processus de réparation, passons d'abord en revue les outils essentiels et leurs spécifications nécessaires à la réparation d'un écran LED transparent :
- Fer à souder. Un fer à souder avec contrôle de température réglable (plage : 200-480°C ou 392-896°F) et pannes interchangeables pour le soudage et le dessoudage de précision des composants.
- Station de reprise à air chaud. Une station de reprise à air chaud avec température réglable (100-450°C ou 212-842°F) et contrôle du débit d'air pour dessouder et souder en toute sécurité des composants CMS tels que des circuits intégrés de pilote.
- Fil de soudure. Pour des connexions fiables, utilisez un fil à souder sans plomb de haute qualité avec un diamètre approprié (par exemple 0,5 mm) et un point de fusion (par exemple 217-220°C ou 422-428°F).
- Tresse/mèche à dessouder. Utilisez une tresse ou une mèche à dessouder pour éliminer efficacement l'excès de soudure du PCB.
- Pince à épiler. Utilisez des pincettes de précision (de préférence résistantes aux décharges électrostatiques) pour manipuler de petits composants tels que les LED et les circuits intégrés de pilote.
- Loupe ou microscope. Utilisez une loupe ou un microscope numérique pour une inspection minutieuse et une soudure précise.
- Multimètre. Utilisez un multimètre numérique pour mesurer la tension, le courant, la résistance et la continuité afin de diagnostiquer les problèmes électriques.
- Ensemble de tournevis. Utilisez un jeu de tournevis, notamment des tournevis cruciformes et à tête plate de différentes tailles, pour démonter et remonter les composants de l'écran.
- Dragonne ESD. Utilisez un bracelet ESD (décharge électrostatique) pour éviter d'endommager les composants électroniques sensibles dus à l'électricité statique.
Maintenant que vous disposez des outils indispensables, passons au processus de réparation.
Étapes pour réparer divers problèmes dans un écran LED transparent
Ici, nous discuterons des indicateurs de remplacement et des étapes détaillées pour remplacer ces composants. Suivez ces étapes pour réparer divers problèmes dans un écran LED transparent :
Étape 1 : Diagnostiquez le problème.
Identifiez le problème avec l'écran LED transparent, tel que des pixels morts, des LED défectueuses, des circuits intégrés de pilote défectueux, des problèmes d'alimentation ou des problèmes de connectivité.
Étape 2 : Éteignez et déconnectez-vous.
Assurez-vous que l'écran est éteint et déconnecté de toutes les sources d'alimentation et appareils pour éviter les dangers et les accidents potentiels pendant le processus de réparation.

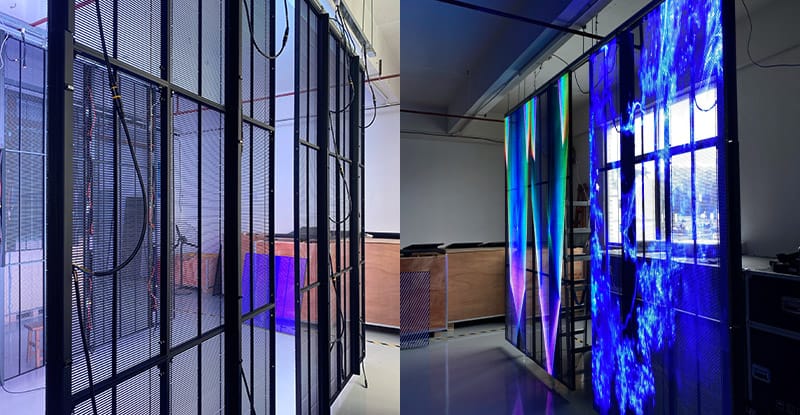

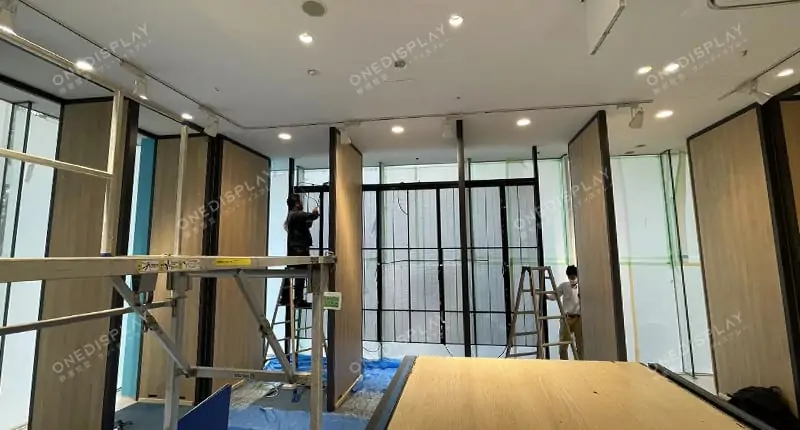

Étape 3 : Démontez l'écran.
Démontez soigneusement l'écran en retirant les composants nécessaires pour accéder à la zone à réparer. Gardez une trace de toutes les vis et pièces et rangez-les en toute sécurité pour garantir un remontage facile.
Étape 4 : Dépannage et réparation.
En fonction du problème diagnostiqué, réparez ou remplacez les composants endommagés. Cela peut impliquer :
A. Remplacement des LED mortes ou défectueuses
Quand remplacer :
- La LED est éteinte ou n'émet pas de lumière.
- La LED clignote ou affiche des couleurs incorrectes.
- La LED est visiblement endommagée ou brûlée.
Étapes pour remplacer une LED cassée :
- Identifiez la LED cassée sur l'écran LED transparent.
- Éteignez et débranchez l'écran de toutes les sources d'alimentation et appareils.
- Démontez l'écran pour accéder au module LED contenant la LED cassée.
- À l'aide d'un fer à souder, dessoudez soigneusement la LED cassée du module LED, en évitant d'endommager les composants environnants ou les traces du circuit.
- Placez une nouvelle LED compatible dans la même position que la LED retirée, en garantissant la bonne orientation. Soudez la nouvelle LED au module LED, créant des connexions sécurisées sans surchauffer ni endommager le composant.
- Réassemblez l'écran, testez la LED remplacée et documentez le processus de réparation.
B. Remplacement des circuits intégrés de pilote défectueux
Quand remplacer :
- Plusieurs LED connectées au même circuit intégré de pilote fonctionnent mal.
- Le circuit intégré du pilote est visiblement endommagé ou brûlé.
- Les tests de diagnostic indiquent des problèmes avec le circuit intégré du pilote.
Étapes pour remplacer un circuit intégré de pilote défectueux :
- Identifiez le circuit intégré du pilote défectueux sur l'écran LED transparent.
- Éteignez et débranchez l'écran de toutes les sources d'alimentation et appareils.
- Démontez l'écran pour accéder au module LED contenant le circuit intégré du pilote défectueux.
- À l'aide d'une station de reprise à air chaud ou d'un fer à souder, dessoudez soigneusement le circuit intégré du pilote défectueux du circuit imprimé, en évitant d'endommager les composants adjacents ou les traces du circuit.
- Placez un nouveau circuit intégré de pilote compatible dans la même position que le circuit intégré retiré, en garantissant l'orientation correcte. Soudez le nouveau circuit intégré de pilote au module LED, créant ainsi des connexions sécurisées sans surchauffer ni endommager le composant.
- Réassemblez l'écran, testez le circuit intégré du pilote remplacé et documentez le processus de réparation.
- Souder des connexions ou des fils cassés
- Réparer ou remplacer les composants d'alimentation endommagés
- Réparer ou remplacer les systèmes de contrôle défectueux
Étape 5 : Testez l'écran.
Avant de remonter l'écran, allumez-le et testez la zone réparée pour vous assurer que le problème a été résolu. Si le problème persiste, réévaluez le diagnostic et effectuez des réparations supplémentaires.
Étape 6 : Remontez l'écran.
Une fois le problème résolu, remontez soigneusement l'écran, en vous assurant que tous les composants sont solidement connectés et correctement alignés.
Étape 7 : Effectuez un test final.
Allumez l'écran LED transparent et effectuez un test complet pour vous assurer qu'il fonctionne correctement.
Étape 8 : Documentez la réparation.
Documentez le processus de réparation, y compris le problème diagnostiqué, les pièces remplacées et toutes les mesures supplémentaires prises. Ces informations peuvent être utiles pour référence future, pour les réclamations au titre de la garantie ou pour le dépannage.
Conseils d'entretien pour écrans LED transparents
Pour éviter d'endommager votre écran LED transparent, suivez ces conseils d'entretien :
- Nettoyez régulièrement l'écran pour éliminer la poussière et les débris.
- Évitez d'exposer l'écran à des températures ou à une humidité extrêmes.
- Utilisez un régulateur de tension pour éviter que les surtensions n'endommagent l'écran.
Fin
Les écrans LED transparents sont un excellent moyen d’attirer l’attention sur votre entreprise ou votre produit. Cependant, ils nécessitent un entretien et des réparations occasionnelles pour garantir leur bon fonctionnement. En suivant les étapes décrites dans ce guide et en pratiquant un entretien approprié, vous pouvez vous assurer que votre écran LED transparent continue de fonctionner correctement pendant des années.
