Le cose tendono a rompersi continuamente. Naturalmente, potresti pensare che l'acquisto di un articolo di qualitร (in questo caso, un display LED di qualitร ) impedirร che ciรฒ accada. E lo farร , per qualche mese o addirittura qualche anno. Ma non importa quanto bene ti prendi cura di qualcosa, le cose tendono a logorarsi, soprattutto dopo lunghi periodi.
E purtroppo possono capitare anche incidenti. Se disponi di un pannello display a LED all'esterno, le probabilitร che il display si rompa sono molto maggiori rispetto a quelle che si avrebbero se il display fosse all'interno. Questo rischio รจ causato principalmente da varie condizioni, come pioggia, neve, grandine, vento e cosรฌ via.
Ma non pensare che anche i display LED da interni non possano danneggiarsi a causa di incidenti. Possono verificarsi incidenti durante la pulizia dei pannelli o durante i controlli di manutenzione.
Ora, quando vedi che il tuo display LED non funziona, รจ naturale andare nel panico. I display a parete a LED di qualitร possono diventare piuttosto costosi e non รจ consigliabile sostituire l'intero display. Ma anche riparare il display puรฒ diventare piuttosto costoso.
Allora, cosa puoi fare per far funzionare di nuovo il tuo pannello LED a parete? Trova la fonte del problema!
1. Guasti comuni e soluzioni del modulo LED

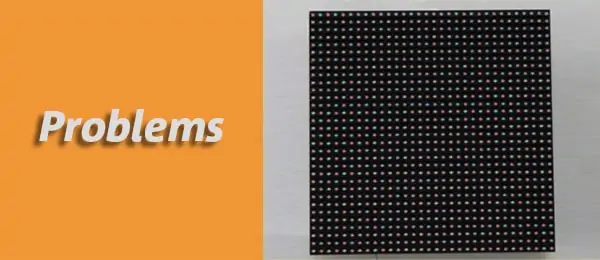

Nessuna visualizzazione su un singolo modulo LED
(1) Controllare se il contatto dell'alimentazione รจ normale. Ad esempio, se la spina di alimentazione รจ allentata o meno.
(2)Il cavo del segnale di ingresso non รจ collegato correttamente, ricollegare il cavo del segnale di ingresso (cavo piatto).
(3)Il cavo del segnale di ingresso si rompe, sostituire il cavo del segnale di ingresso (cavo piatto).
(4)Se il problema persiste anche dopo aver sostituito il cavo piatto, verificare se l'interfaccia della scheda PCB funziona correttamente.

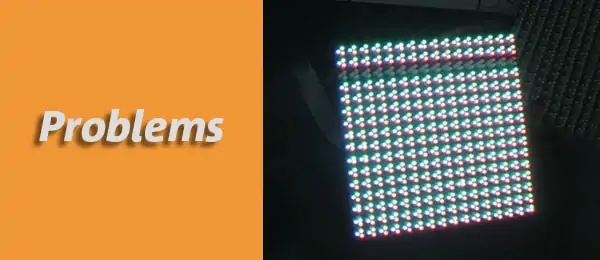

Non visualizzato su parte del modulo come righe mancanti e righe mancanti
(1) Controllare se il cavo piatto si collega bene con la linea di alimentazione del primo modulo LED anomalo nella direzione dell'ingresso del segnale.
(2) verificare se il segnale in ingresso รจ normale. Se i colori sono confusi, controllare il contatto del segnale del primo modulo LED anomalo nella direzione dell'ingresso del segnale. Puoi esaminarlo collegandolo e scollegandolo piรน volte. Se c'รจ un problema, puoi scegliere di sostituire il cavo piatto.
(3) Controllare se i pin di alimentazione del chip di decodifica 74HC138 e del chip di gestione della linea 4953 presentano saldature scadenti o presentano cortocircuiti. Se sรฌ, riparali o cambia nuovi chip.

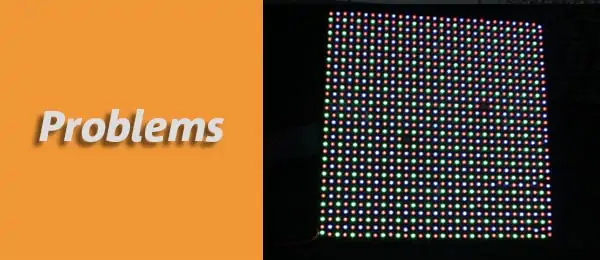

Singolo pixel mancante, scuro o scintillante (per schermo statico)
Utilizzare la funzione di resistenza X1 del multimetro per rilevare se la lampada a LED funziona normalmente o meno.
Collegare l'elettrodo positivo dei LED con la sonda nera e l'elettrodo negativo con la sonda rossa. Se la lampada a LED รจ accesa, significa che funziona ancora. Se la perlina luminosa non si accende, significa che รจ difettosa. Quindi devi sostituirlo.

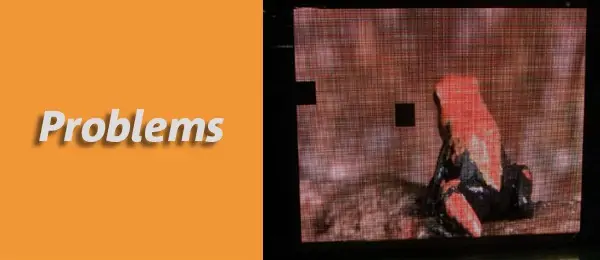

Nessuna visualizzazione su piรน moduli
(1)Il cavo del segnale non รจ collegato correttamente (nessuna visualizzazione su una fila di moduli), controllare la connessione del cavo del segnale e ricollegarlo, controllare anche l'alimentazione per il primo modulo della fila.
(2) L'alimentatore non รจ collegato correttamente (nessuna visualizzazione su un angolo del mobile). Controllare se il relativo alimentatore funziona normalmente e la connessione รจ buona.

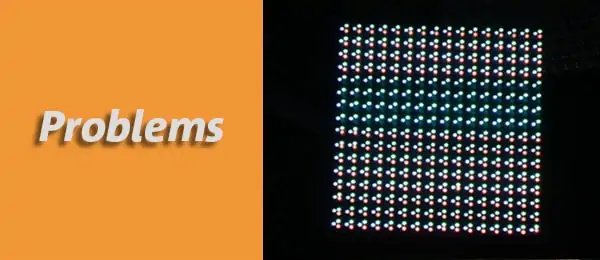

Colore mancante sul modulo LED
(1)Controllare il collegamento del cavo del segnale e ricollegarlo, controllare anche l'alimentazione del primo modulo della fila. (2) Controllare se il cavo piatto funziona normalmente. In caso di problemi, ricollegare il cavo. (3) Cambiare un modulo display LED per vedere se il fenomeno della mancanza di colore scompare.
Una fila di moduli display LED che mostra incoerenze cromatiche
Questo problema potrebbe essere causato dal guasto dei pin dell'IC del driver che controlla questa riga. Per prima cosa, posiziona il corrispondente IC del driver. Puoi trovarlo attraverso lo schema del circuito, sostituirlo e guidarlo.
PS:
Come sostituire l'IC del driver? Innanzitutto, testa la scheda IC. In secondo luogo, rimuovere l'IC difettoso. Terzo, aggiungi la saldatura. In quarto luogo, eliminare la saldatura in eccesso. Quinto, provalo.
Come sostituire il cordone della lampada a LED? Rimuovi il gel attorno ai LED con strumenti affilati come una pinzetta finchรฉ i pin non sono esposti.
Utilizzare una pinzetta per mantenere in posizione il cordone della lampada e saldarlo con un saldatore a una temperatura intorno a 220ยฐC (una temperatura troppo elevata danneggerร il display LED) per meno di 3 secondi.
Installare le perle luminose giuste sulla scheda PCB (la sonda lunga della perla della lampada LED รจ l'elettrodo positivo e quella corta รจ l'elettrodo negativo. E il foro quadrato sulla scheda PCB รจ per l'elettrodo positivo mentre il foro rotondo รจ per l'elettrodo negativo).
Sciogli un po' di filo di saldatura e toccalo con la punta di saldatura, quindi salda i LED e la scheda PCB con il filo di saldatura. Infine, sigilla il display LED con lo stesso tipo di gel.
2. Guasti comuni e soluzioni dell'armadio LED

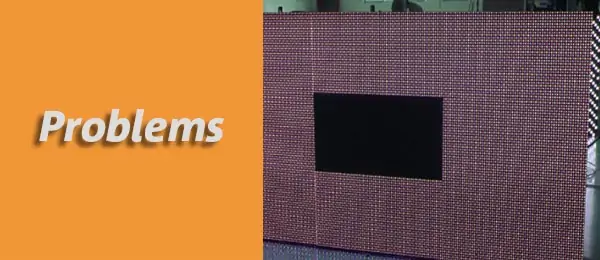

Nessuna visualizzazione su un singolo armadio
(1) L'alimentazione elettrica si interrompe. Controllare se l'alimentazione elettrica dell'armadio funziona normalmente.
(2) Guasto della scheda di ricezione (nessuna visualizzazione sull'ultimo armadietto), controllare se la scheda di ricezione funziona normalmente (l'indicatore verde lampeggia, l'indicatore rosso rimane acceso). Se l'indicatore verde รจ spento o continua ad accendersi significa che non c'รจ segnale (se l'indicatore รจ spento potrebbe anche essere perchรฉ รจ spento). Se si rompe davvero, cambia la carta ricevente.
(3) Cavo del segnale collegato in modo errato. Controllare il collegamento del cavo del segnale tra gli armadietti e ricollegarlo.
3. Guasti comuni e soluzioni dei display a LED

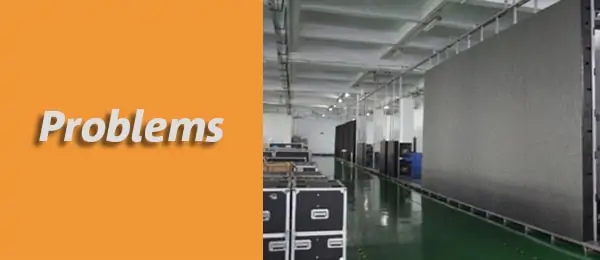

Nessuna visualizzazione sull'intero display LED (tutto nero)
(1) Nessun ingresso di alimentazione CA. Controllare se lo schermo LED รจ giร acceso. Accendi il distributore di alimentazione, l'indicatore di alimentazione dovrebbe essere acceso.
(2) Guasto del cavo del segnale (cavo Internet), controllare il cavo del segnale, ricollegarlo finchรฉ l'indicatore verde non lampeggia normalmente.
(3) Guasto del sistema di controllo (invio della scheda), esaminare se la connessione tra la scheda di invio LED e la scheda di ricezione LED รจ normale.
Se la scheda di invio non funziona normalmente, ad esempio, l'indicatore verde รจ spento o continua ad accendersi, significa che non c'รจ segnale, quindi controllala per scoprire problemi o sostituiscila.
(4)Il PC non รจ avviato, avviare il PC, aprire il software LED studio.
(5) Cavo DVI non collegato, controllare il cavo DVI, spegnere il computer e ricollegare il cavo DVI.
(6) Scopri se c'รจ un errore nell'impostazione della scheda DVI. Secondo i passaggi corretti per controllare il funzionamento del sistema, impostare il software LED Studio e ricollegare il cavo del segnale.
(7)Controllare l'HUB per giudicare se funziona normalmente.

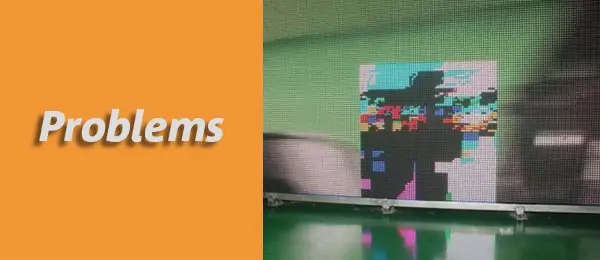

Visualizzazione confusa sul display LED
(1)Verifica se la connessione tra la ricezione di una carta e l'invio di una carta รจ normale.
Se la scheda di invio non funziona normalmente, ad esempio, l'indicatore verde รจ spento o continua ad accendersi, significa che non c'รจ segnale, quindi controllala per scoprire problemi o sostituiscila.
(2) Assicurarsi che il cavo Internet sia appropriato e non influenzerร le prestazioni di visualizzazione a causa di scarsa qualitร e parametri inappropriati.
(3) Controllare se l'impostazione dello studio LED presenta un errore o meno. In caso di problemi, configurare il software LED studio e ricollegare il cavo del segnale in base ai passaggi operativi del sistema di controllo.

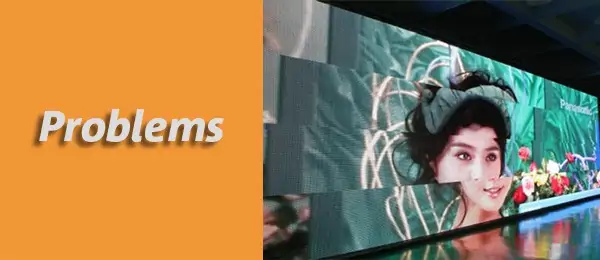

Visualizzazione disordinata o sovrapposta sull'intero display a LED
(1)Controllare il collegamento tra armadi e cavo di segnale. Ricollegare il cavo o sostituirlo.
(2)Controllare il cavo DVI che collega la scheda multimediale e invia una scheda. Se c'รจ un problema, rinforza la connessione.
(3) Controllare se l'impostazione dello studio LED presenta un errore o meno. In caso di problemi, configurare il software LED studio e ricollegare il cavo del segnale in base ai passaggi operativi del sistema di controllo.
(4)Verificare le condizioni di funzionamento della scheda di invio LED. Se non funzionano correttamente, scegli di ripararli o sostituirli.
Visualizzazione lampeggiante/scuotimento sull'intero display a LED
(1)Verifica se la carta di invio e la carta di ricezione funzionano normalmente. Se l'indicatore verde รจ spento o continua a lampeggiare significa che non c'รจ segnale.
(2)Il filo di terra si rompe. Verificare se c'รจ un problema di collegamento tra il filo di terra e il display a LED.
(3)Controllare il collegamento tra armadi e cavo di segnale. Ricollegare il cavo o sostituirlo.
(4) Controllare se l'impostazione dello studio LED presenta un errore o meno. In caso di problemi, configurare il software LED studio e ricollegare il cavo del segnale in base ai passaggi operativi del sistema di controllo.
(5)Controllare il cavo DVI che collega la scheda multimediale e invia una scheda. Se c'รจ un problema, rinforza la connessione.

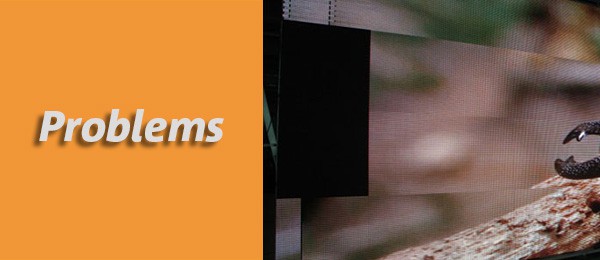

Nessuna visualizzazione su parti dell'intero display LED
(1)Verifica se la carta di invio e la carta di ricezione funzionano normalmente. Se l'indicatore verde รจ spento o continua a lampeggiare significa che non c'รจ segnale.
(2) Controllare se l'impostazione dello studio LED presenta un errore o meno. In caso di problemi, configurare il software LED studio e ricollegare il cavo del segnale in base ai passaggi operativi del sistema di controllo.

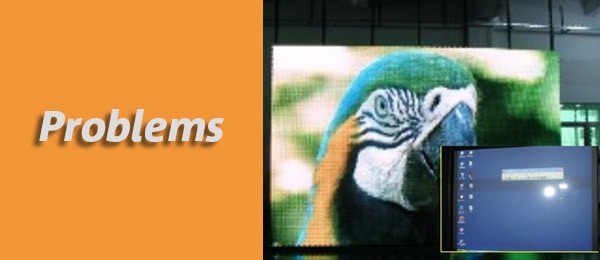

Non viene visualizzato in modo sincrono con il computer
Controllare l'impostazione della scheda DVI e la modalitร di visualizzazione multipla dovrebbe essere "duplicata".
Ogni unitร display esegue lo stesso contenuto
Ciรฒ potrebbe essere causato dalla mancanza di file a cascata. Invia nuovamente il file a cascata e collega il cavo Internet del computer alla porta di uscita vicino alla spia della scheda di invio LED.
La luminositร dello schermo LED รจ bassa e le immagini sono sfocate
Il motivo puรฒ essere l'errata impostazione della carta di invio e della carta funzionale. Ripristinare l'impostazione predefinita, memorizzare l'impostazione e controllare i valori di luminositร minima superiori a 80.
Nessuna visualizzazione su piรน moduli
(1)Se non viene visualizzata alcuna riga, รจ possibile che il segnale in ingresso abbia dei problemi. Controllalo, ricollegalo e controlla anche il collegamento di alimentazione del primo modulo della fila.
(2)Se non รจ presente alcun display su un angolo dell'armadio, controllare se il relativo alimentatore funziona normalmente o meno.
Visualizzazione confusa sul display LED solo per pochi secondi all'accensione dello schermo
Questo รจ un fenomeno normale che indica che il tabellone LED รจ pronto per funzionare. Questa visualizzazione confusa scomparirร sostanzialmente entro due secondi e lo schermo funzionerร normalmente.
4. Passaggi per la risoluzione dei problemi del sistema di controllo LED
(1)Controllare l'impostazione diย unitร di elaborazione graficaย secondo la guida.
(2)Controllare il collegamento dei cavi come cavo DVI, cavo Internet, connessione della scheda di controllo host e porta PCI e cosรฌ via.
(3)Controllare l'alimentazione sia del computer di controllo che dello schermo LED. Quando l'alimentazione elettrica รจ inadeguata per il display LED, lo schermo lampeggerร quando viene visualizzata l'intera immagine bianca.
Scegli l'alimentatore giusto in base ai requisiti del cabinet.
(4)Controllare se l'indicatore verde della scheda di invio LED lampeggia regolarmente. Se lampeggia, andare al passaggio 6.
Se non lampeggia, riavviarlo e verificare se la luce verde lampeggia regolarmente prima di accedere al sistema Win98/2k/XP. Se lampeggia, vai al passaggio 2.
Controllare se il cavo DVI รจ collegato correttamente. Se il problema persiste inviando una scheda, una scheda grafica e un cavo DV, sostituirli separatamente e ripetere il passaggio 3.
(5)Impostare gli strumenti software o reinstallarli, e quindi reimpostarlo finchรฉ l'indicatore verde non lampeggia. Altrimenti ripeti il terzo passaggio.
(6)Controllare se l'indicatore verde (spia dati) della scheda ricevente lampeggia in modo sincrono con l'indicatore verde della carta mittente. In caso affermativo, andare al passaggio 8 e verificare se la luce rossa dell'alimentatore รจ ancora accesa.
(7)Controlla se il cavo Internet รจ ben collegato o la sua lunghezza รจ troppo lunga. Si prega di notare che la lunghezza dovrebbe essere entro 100 metri senza ripetitore. Se la risposta รจ sรฌ, affrontala.
Tuttavia, se i problemi non vengono risolti dopo la riparazione, il problema potrebbe verificarsi nella scheda ricevente LED. Sostituisci la scheda ricevente e ripeti il passaggio 6.
(8)Controllare se la spia di alimentazione รจ accesa. In caso contrario, andare al passaggio 7 e verificare se la porta della linea definita รจ compatibile con la scheda dell'unitร .
Trova una buona soluzione ai tuoi problemi con gli schermi LED
Ora, supponiamo che tu trovi l'origine del problema del tuo LED wall. Ci sono due possibili risultati dopo aver fatto questo. Se sei esperto di tecnologia o hai un addetto alla manutenzione interno, probabilmente puoi risolvere il problema da solo.
Ma spesso i problemi relativi ai tuoi schermi LED possono essere piรน complessi, soprattutto con i display LED per esterni. In tal caso, la soluzione migliore รจ assumere un addetto alla manutenzione LED professionista per controllare l'intero display, risolvere il problema e risolverlo.
Naturalmente, come dicono in molti, la prevenzione รจ la migliore cura. Quindi non dovresti aspettare che i tuoi pannelli LED si rompano. Dovresti invece chiedere a un professionista di controllare regolarmente i tuoi display a LED ed eseguire controlli di manutenzione. Ciรฒ ridurrร le possibilitร che i tuoi display wall si spengano casualmente.
Linea di fondo
Fissare i display LED wall non รจ un compito facile nรฉ economico. Tuttavia, ci sono modi per evitare che ciรฒ accada. Puoi sempre chiedere ai professionisti di venire regolarmente e controllare i tuoi display, ma i problemi derivano tutti dagli schermi LED.
Se ottieni schermi LED di bassa qualitร , ovviamente il pannello sarร soggetto a piรน guasti. Ma se il pannello acquistato รจ di qualitร superiore, le probabilitร che si rompa sono minori.
