Devido à busca humana pela tela de ultra-alta definição, a densidade de pixels das telas LED está diminuindo constantemente. Como a primeira geração de tecnologia de display, o display SMD tradicional está muito maduro após mais de dez anos de desenvolvimento. Com o desenvolvimento da tecnologia de display LED, surgiram rotas técnicas como COB e IMD. Além disso, diferentes rotas de embalagem podem ser combinadas com diferentes estruturas de chips. Então, qual caminho técnico finalmente aspiraremos na era do micro-display?

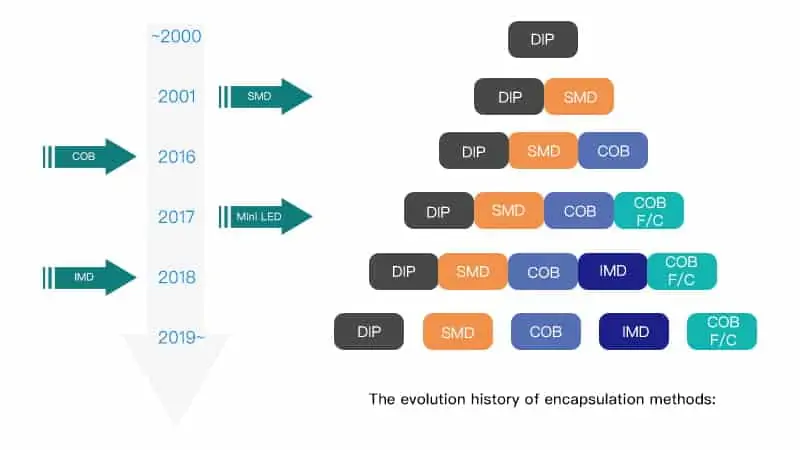

A história da evolução dos métodos de encapsulamento:
O encapsulamento de telas LED, desde DIP no início da indústria, agora se desenvolveu em um padrão industrial no qual coexistem vários métodos de embalagem, como DIP, SMD, IMD e COB.
O que é COB?
COB, é a abreviatura de Batatas fritas a bordo Em inglês. É um método de fabricação de placas de circuito no qual os circuitos integrados (por exemplo, microprocessadores) são conectados, ligados diretamente a uma placa de circuito impresso e cobertos por uma gota de cola epóxi. Como o chip nu está diretamente exposto ao ar, é fácil ser poluído ou danificado artificialmente, o que afeta ou destrói a função do chip, de modo que o chip e os fios de ligação são selados com cola e simplificando a estrutura da embalagem do ultra- componentes eletrônicos finos e melhorando a estabilidade do produto final.
No processo de desenvolvimento para a era MicroLED, é difícil para o encapsulamento SMD romper a densidade de pixels mais estreita e é difícil garantir alta confiabilidade e proteção. Para tanto, a indústria necessita da retransmissão de rotas técnicas como o COB.
Características do COB
1. Com confiabilidade ultra-alta
A tecnologia COB elimina o fluxo do processo de embalagem de tubos emissores de luz SMD, separação de cores, gravação e correção, encurta o caminho do processo e melhora a confiabilidade do processo de produção do produto. O painel do produto COB é encapsulado como um todo, resistente à umidade, anticolisão e com nível de proteção IP65. Não há pinos expostos e quebra antiestática, o que melhora a confiabilidade e estabilidade da tela.
2. O pacote COB é adequado para produtos com pequena densidade de pixels
A rota da tecnologia COB não é limitada pelo tamanho físico, suporte e avanço do pacote de LED SMD e pode ultrapassar o limite de densidade SMD, atingir maior densidade de pixels e ter um design de densidade de pontos mais flexível.
3. COB realiza a conversão de fonte de luz “pontual” em fonte de luz “superficial”
Sem granulação de pixel; pode controlar efetivamente o brilho do centro do pixel, reduzir a intensidade da radiação luminosa, inibir moiré, brilho e brilho na retina, adequado para visualização próxima e de longo prazo, não é fácil de causar fadiga visual, adequado para visualização em tela próxima.
4. Estrutura verdadeiramente totalmente selada
A placa de circuito PCB, partículas de cristal, pés de solda e terminais estão totalmente selados. As vantagens da estrutura selada são óbvias - por exemplo, resistência à umidade, anticolisão, prevenção de danos causados pela poluição e limpeza mais fácil da superfície do dispositivo.
A tecnologia de encapsulamento COB tem vantagens óbvias, como alta confiabilidade, alta eficiência de montagem de toda a tela e saída de luz suave de fontes de luz de superfície. Em teoria, pode ser aplicado em qualquer passo de milímetros, mas os materiais necessários são caros. Além disso, para resolver a consistência de exibição e aparência, o problema exige um custo mais elevado.
AGORA, COB Flip-chip é o futuro da tela
Como um produto atualizado do COB formal, o COB flip-chip é baseado nas vantagens do passo de pontos ultrapequeno COB formal, alta confiabilidade e fonte de luz de superfície não ofuscante. Além disso, melhore a confiabilidade, simplifique o processo de produção, melhor efeito de exibição, experiência perfeita perto da tela e espaçamento real no nível do chip podem ser obtidos.

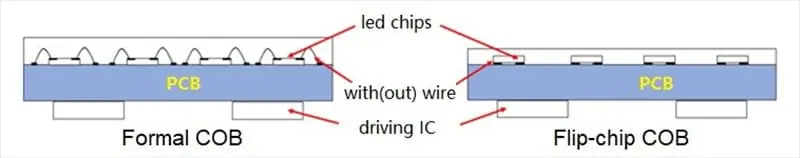

Qual é a diferença entre um chip COB tradicional e um COB virar-lasca?

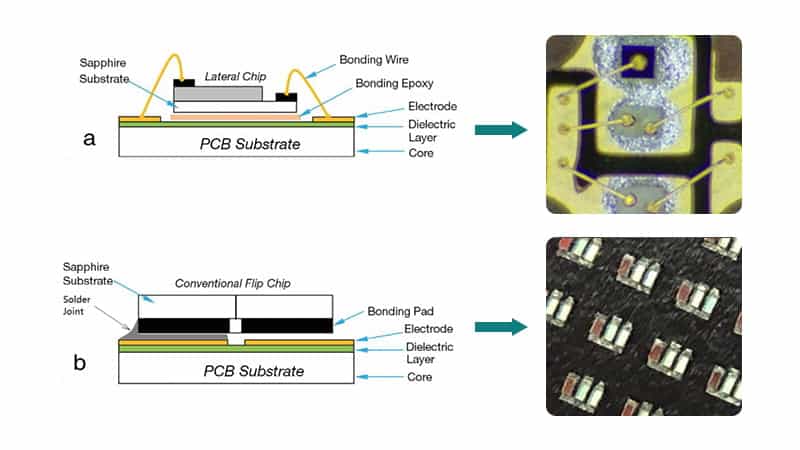

1. Somente Flip-Chip COB pode atingir o verdadeiro espaçamento no nível do chip, atingindo o nível de Micro LED. Isso ocorre porque, do ponto de vista do chip LED, o Flip-Chip não requer ligação de fios, o que quebra o limite de densidade de pixels do chip formal e resolve o problema de migração de metal no LED formal.
2. Além disso, cada unidade de pixel possui 6 superfícies de ligação de metal, o que resolve efetivamente o problema de quebra inadequada do fio devido à ligação do fio tracejado e melhora ainda mais a confiabilidade. Do ponto de vista do encapsulamento, o encapsulamento Flip-Chip COB é um verdadeiro encapsulamento integrado em nível de chip, ligação sem fio, e o tamanho do espaço físico é limitado apenas pelo tamanho do chip emissor de luz, que pode atingir maior densidade de pixels.
3. Em termos de desempenho de exibição, a área do Flip-Chip é menor na placa PCB e o ciclo de trabalho do substrato é aumentado. Possui maior área emissora de luz, podendo apresentar campo preto mais escuro, maior brilho e maior contraste.
4. Apresenta efeitos de exibição em nível HDR. Além disso, não há ligação de fio de soldagem, o que simplifica efetivamente o processo de produção e reduz o custo de investimento no equipamento. À medida que a indústria cresce, o custo do produto será bastante reduzido, especialmente quando a distância entre pontos for inferior a 1,0 mm, terá uma vantagem competitiva em termos de custo.
Portanto, a tecnologia Flip-Chip COB é uma condição necessária para a realização do MicroLED e irá mais longe na era do micro-display.
Graças ao desenvolvimento de LEDs de pequeno passo, COB, IMD, SMD e outras tecnologias prosperaram nos últimos anos e, passo a passo, chegaram à vanguarda do mundo. Em particular, a tecnologia COB diferencia entre chip formal e flip-chip, o Flip-Chip não requer um processo de ligação de fio e, em conjunto com o encapsulamento integrado COB e IMD, o tamanho do pixel pode ser efetivamente reduzido e o tamanho do chip é ainda miniaturizado e acredita-se que o flip-chip COB é o futuro da exibição!
